Поплавковые клапана Farg 11/2"

Что это за арматура и зачем она нужна

Когда речь заходит о больших накопительных ёмкостях — на несколько тысяч литров, о промышленных резервуарах, водонапорных башнях или крупных баках для полива — обычный маленький клапан на полдюйма уже не справляется. Тут нужна арматура посерьёзнее, с большой пропускной способностью. Именно эту нишу закрывает поплавковый клапан Farg 11/2" — механический регулятор уровня воды с присоединительной резьбой полтора дюйма от итальянского производителя FARG. Если тебе нужно надёжное оборудование для отопления и водоснабжения дома — весь ассортимент собран в нашем каталоге.

Клапан поплавковый для бака farg 11 2 работает по тому же принципу, что и его младшие собратья: поплавок плавает на поверхности воды, поднимается вместе с уровнем и через штангу перекрывает подачу, когда бак наполнен. Разница в масштабе — этот типоразмер пропускает через себя куда больший объём воды в единицу времени, а значит, способен быстро наполнять действительно крупные ёмкости, не создавая узкого места в системе.

FARG — итальянская компания, чьё название расшифровывается как Fabbrica Accessori Rubinetteria e Galleggianti, «фабрика сантехнических аксессуаров и поплавков». Производитель десятилетиями специализируется на поплавковой арматуре, и его изделия давно считаются эталоном надёжности в этом сегменте. Поэтому когда стоит задача автоматизировать наполнение большого резервуара, клапан поплавковый для бака farg 11 2 — один из самых очевидных и проверенных вариантов.

Смысл устройства простой до банальности. Есть большой бак, в который вода поступает от насоса или из магистрали. Без автоматики кто-то должен постоянно следить за уровнем и вовремя перекрывать воду. С поплавковым клапаном об этом можно забыть: он сам откроет подачу, когда воды мало, и сам её перекроет, когда бак полон. Ни перелива, ни работы насоса вхолостую, ни постоянного контроля со стороны человека.

Как устроена эта запорная арматура

Чтобы понимать, за что платишь и какую модель выбирать, полезно разобраться во внутренностях. Ничего сложного там нет, но нюансы важные.

Основа — латунный корпус, изготовленный горячей штамповкой. Это принципиально: штамповка даёт плотную однородную структуру металла без внутренних раковин и пустот, которые ослабляют деталь. Литой корпус при том же размере всегда менее надёжен. Сверху латунь покрывается никелем — покрытие защищает от коррозии и делает поверхность гладкой, поэтому на ней хуже задерживается известковый налёт. Для полуторадюймового клапана, через который проходят большие объёмы воды, прочность корпуса особенно важна.

Внутри корпуса — запорный механизм, и вот здесь клапан поплавковый для бака farg 11 2 делится на две серии, разница между которыми определяет выбор. Всю линейку поплавковых клапанов итальянского бренда можно посмотреть в соответствующем разделе.

Серия 524 — старший, высоконапорный класс. Внутри поршень с пружиной и седло из нержавеющей стали. Пружина прижимает поршень к седлу с постоянным усилием: во-первых, перекрытие получается плотным, без подтеканий; во-вторых, гасятся вибрации и «дребезг», когда клапан на границе срабатывания начинает мелко открываться-закрываться. Нержавеющее седло не деформируется даже после десятков тысяч циклов и не корродирует. Модель типоразмера 1½" в этой серии (524/2.11/2) рассчитана на давление до 12 бар, температуру до 80 градусов, штанга плоская из нержавейки длиной 580 мм.

Серия 511 — более простой и доступный вариант. Здесь пятиосевой рычажный механизм и латунное седло, рабочее давление до 5 бар. Зато у полуторадюймовой модели этой серии (511/11.11/2 GU) впечатляющая пропускная способность — до 19,7 кубометра в час. То есть даже «бюджетная» серия в этом типоразмере обеспечивает огромный поток, которого хватит для очень быстрого наполнения крупных резервуаров при умеренном давлении.

Штанга — это стержень, на котором крепится поплавок. Она передаёт усилие от всплывающего поплавка к запорному механизму. У полуторадюймовых моделей штанга длинная — 500–580 мм, что логично: большие баки шире, и поплавок нужно вынести подальше от стенки, чтобы он свободно двигался и точно отрабатывал уровень.

Шаровой поплавок в комплект, как правило, не входит и подбирается отдельно. Это удобно: под разные задачи и давление нужны разные поплавки. Для мощных клапанов с высоким давлением берут поплавок большого диаметра — чем он больше, тем выше выталкивающая сила, а значит, тем увереннее клапан перекрывается против напора. Для горячей воды и агрессивных сред ставят медные или нержавеющие шары вместо пластиковых.

В комплекте обычно идут уплотнительные прокладки и крепёжная гайка. У многих моделей есть и наполнительная трубка, которая уводит поток воды вниз вдоль стенки бака — так наполнение идёт тише и без брызг. Правда, для крупных клапанов с большим расходом трубку иногда не используют, если важна максимальная скорость налива.

Для чего применяется этот типоразмер

Полуторадюймовый типоразмер — это уже не про дачную бочку. Это про серьёзные объёмы и большие системы. Разберём, где он реально нужен.

Первое и главное — крупные накопительные резервуары. Ёмкости на 3, 5, 10 тысяч литров и больше, которые невозможно быстро наполнить через тонкий клапан. Здесь важна именно пропускная способность: большой клапан заполняет такой бак в разы быстрее, и насос не работает вхолостую лишние часы.

Второе — водонапорные башни и системы централизованного водоснабжения посёлков. В башне поплавковый клапан Farg 11/2" регулирует наполнение от магистрального насоса. Давление в таких системах бывает высоким, и как раз поэтому серия 524 с её 12 барами тут особенно уместна.

Третье — сельское хозяйство и животноводство в промышленных масштабах. Большие поилки, накопители воды на фермах, системы орошения полей и теплиц. Там, где расход воды огромный, клапан поплавковый для бака farg 11 2 обеспечивает бесперебойное пополнение без ручного вмешательства.

Четвёртое — промышленность. Технологическая вода, системы охлаждения оборудования, промывочные контуры, ёмкости на очистных сооружениях. Везде, где нужен большой поток и надёжный автоматический контроль уровня, полуторадюймовый клапан на своём месте. Если резьба 1½" под конкретную ёмкость не подходит, стоит присмотреться к клапанам полуторадюймового типоразмера других исполнений.

Пятое — пожарные резервуары и системы запаса воды. Крупные накопители, которые должны быть всегда полны и быстро восполняться. Простая и надёжная механика клапана здесь ценится за то, что работает без электричества и не подведёт в нужный момент. Именно поэтому клапан поплавковый для бака farg 11 2 часто ставят на ответственные объекты, где важна автономность.

При выборе между сериями логика такая. Нужно высокое давление, горячая вода или максимальная надёжность на нержавеющем седле — берут поплавковый клапан Farg 11/2" серии 524. Давление умеренное, а на первом месте огромный расход и разумная цена — отлично подойдёт серия 511 с её почти двадцатью кубометрами в час. Понимание этой разницы избавляет и от переплаты, и от покупки клапана, который не потянет условия.

Как работают системы, где применяется этот клапан

Чтобы клапан отработал правильно, надо понимать логику всей системы. Возьмём типовую схему — большой накопительный резервуар в системе водоснабжения.

Насос поднимает воду из источника — скважины, колодца или магистрали — и подаёт её по трубе в резервуар. Клапан поплавковый для бака farg 11 2 вкручен в стенку или горловину бака своей наружной резьбой 1½", к нему подходит подающая труба большого диаметра. На штанге закреплён шаровой поплавок, плавающий на поверхности воды.

Пока бак пустой, поплавок внизу, штанга держит клапан открытым, и вода идёт свободно и быстро — большой проходной диаметр даёт мощный поток. По мере наполнения уровень растёт, поплавок всплывает и через штангу постепенно приводит в действие запорный механизм. Когда вода дошла до заданной отметки, поплавок поднят до предела, и клапан полностью перекрывает подачу.

Дальше вода расходуется потребителями — уходит в водопровод, на полив, в производственный процесс. Уровень падает, поплавок опускается, клапан приоткрывается, и подача возобновляется. Система сама, без человека, поддерживает нужный объём воды, реагируя на расход. Для крупного резервуара это особенно ценно: следить за таким баком вручную было бы попросту непрактично. Все нужные пластиковые накопительные ёмкости под такую систему тоже есть в каталоге.

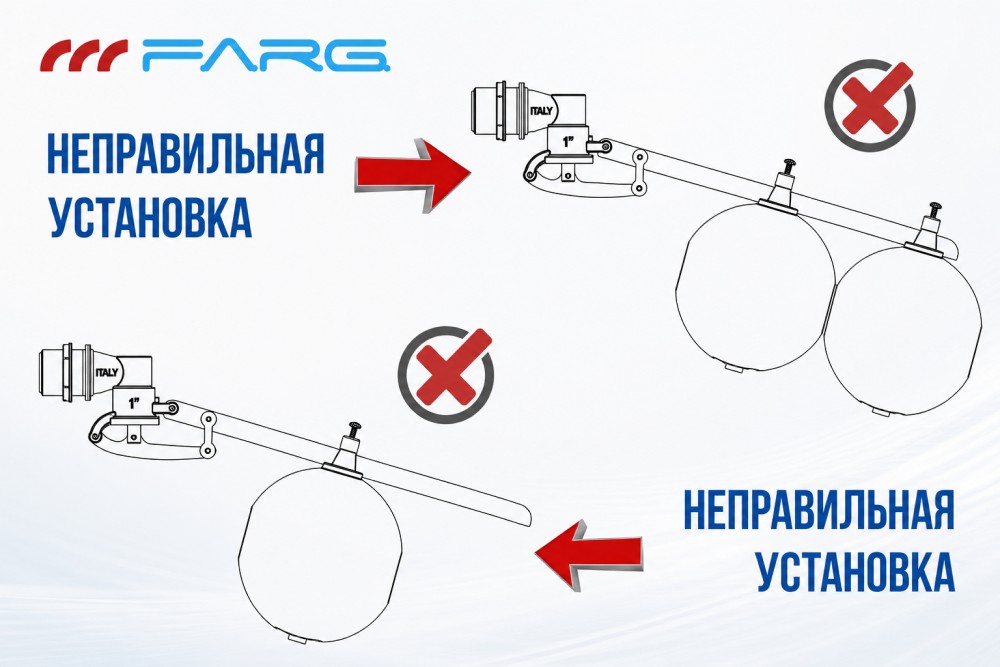

Уровень отсечки настраивается положением поплавка на длинной штанге. Сдвинул поплавок дальше от корпуса — клапан закроется при более низком уровне; ближе — при более высоком. Длинная штанга полуторадюймовых моделей даёт широкий диапазон регулировки, что удобно для высоких и объёмных ёмкостей.

Отдельно важно согласовать клапан с давлением в системе. Если давление в подающей линии выше того, что клапан способен перекрыть, он будет подтекать даже закрытым. Поэтому запас по давлению у серии 524 (12 бар) так ценен — он покрывает практически любую систему. А при использовании серии 511 надо следить, чтобы давление не превышало её потолок в 5 бар. Клапан поплавковый для бака farg 11 2 в любом исполнении требует, чтобы напор насоса был согласован с его рабочими характеристиками — это залог того, что он прослужит долго и без протечек.

Что ещё применяется в этих системах

Поплавковый клапан — важный, но не единственный элемент системы с крупным накопительным баком. Вокруг него собирается обвязка, и каждый элемент решает свою задачу.

Сам накопительный резервуар — основа всего. Для полуторадюймового клапана это обычно крупная пластиковая или металлическая ёмкость на несколько тысяч литров. Объём подбирают под суточный расход с запасом. В стенке или горловине бака должно быть резьбовое отверстие подходящего диаметра под установку клапана.

Обратный клапан ставят на подающей трубе после насоса. Он не даёт воде сливаться обратно в насос или источник, когда насос выключен. Без него вода уходит назад, а насосу приходится каждый раз заново набирать давление — это лишний износ и перерасход электроэнергии. Для больших систем с мощными насосами это особенно актуально.

Шаровой поплавок — обязательный спутник, который покупается отдельно. Для мощных полуторадюймовых клапанов, работающих при высоком давлении, берут поплавок большого диаметра, чтобы выталкивающей силы хватило на уверенное перекрытие против напора. Без правильно подобранного шара клапан поплавковый для бака farg 11 2 не сможет нормально закрыться, поэтому на этом элементе экономить не стоит.

Механический фильтр грубой очистки устанавливают перед клапаном. Он задерживает песок, ржавчину, окалину — всё то, что приходит с водой и оседает под седлом. Грязь под седлом — самая частая причина подтекания. Для крупных систем фильтр обязателен, ведь через большой клапан проходят и большие объёмы взвесей. Если важна повышенная стойкость к коррозии, стоит взять клапан с нержавеющим седлом для высокого давления.

Запорный кран перед клапаном позволяет перекрыть подачу для обслуживания или замены клапана, не останавливая всю систему. Для полуторадюймовой линии берут соответствующий кран того же диаметра. Кстати, если бюджет ограничен, вместо клапана с нержавеющим седлом можно взять более простой бюджетный латунный запорный клапан.

Перелив — труба в верхней части бака, отведённая наружу или в дренаж. Это страховка на случай, если клапан заклинит в открытом положении: лишняя вода уйдёт через перелив, а не затопит помещение. Для крупных резервуаров, где объёмы воды большие, перелив критически важен — потоп из бака на несколько тонн воды обойдётся дорого.

Манометр на подающей линии помогает контролировать давление. По нему настраивают клапан и диагностируют неполадки: не закрывается — вероятно, давление выше допустимого; не открывается — слишком низкое.

Насос или насосная станция обеспечивают подачу воды. Для полуторадюймовых систем это обычно мощное оборудование с высокой производительностью. Главное правило неизменно: рабочее давление насоса не должно превышать то, что способен выдержать клапан.

Полезные факты об этой арматуре

Расшифровка артикула. Разберём на примере 524/2.11/2. FARG — производитель. 524 — серия (высокое давление, пружинный поршень, нержавеющее седло). 2 — типоразмер внутри серии, определяющий длину штанги. 11/2 — диаметр присоединительной резьбы, полтора дюйма. У серии 511 логика та же: 511/11.11/2 GU — серия 511, свой типоразмер, та же резьба 1½". Зная эту систему, легко ориентироваться в каталоге.

Огромная пропускная способность. Главное преимущество этого типоразмера — большой расход. Серия 511 в исполнении 1½" пропускает до 19,7 кубометра в час. Это позволяет наполнять крупные резервуары очень быстро, чего никогда не добиться от клапанов малого диаметра.

Итальянское происхождение. Вся продукция FARG производится в Италии. На рынке хватает внешне похожих клапанов сомнительного качества с другим металлом внутри и другой точностью обработки. Оригинальный поплавковый клапан Farg 11/2" отличается стабильным качеством от партии к партии — а для дорогой крупной арматуры это особенно важно.

Две серии — два сценария. Серия 524 — это 12 бар, нержавеющее седло, пружина, для высоконапорных и ответственных систем. Серия 511 — 5 бар, латунное седло, пятиосевой механизм, зато рекордный расход и более доступная цена. Внешне похожи, внутри — разные устройства под разные задачи. Если нужен клапан ещё крупнее, обрати внимание на клапаны следующего, двухдюймового размера.

Температура до 80 градусов. Обе серии рассчитаны на воду до 80 °C. Значит, клапан подходит не только для холодной воды, но и для систем горячего водоснабжения — при условии, что поплавок тоже выбран под нужную температуру.

Длинная штанга — точная регулировка. Штанга 500–580 мм у полуторадюймовых моделей даёт широкий диапазон настройки уровня отсечки. Для высоких и объёмных баков это заметное удобство: можно точно задать нужный рабочий объём. За счёт этого клапан поплавковый для бака farg 11 2 одинаково хорошо работает и в неглубоких широких ёмкостях, и в высоких вертикальных резервуарах.

Пружина против дребезга. В серии 524 пружинный механизм снимает проблему стука и шипения на границе перекрытия — поршень прижат к седлу постоянным усилием и не «пляшет». Для больших систем, где вибрация передаётся на трубы, это ощутимый плюс.

Поплавок докупай сразу. Частая ошибка при заказе — купить клапан и забыть про поплавок. Без него клапан работать не будет. Уточняй совместимость: под каждую серию и типоразмер подходит поплавок определённого диаметра, а для мощных клапанов нужен шар побольше.

Монтаж с учётом веса. Полуторадюймовый клапан тяжелее и крупнее младших моделей, а с длинной штангой и большим поплавком нагрузка на место крепления заметная. Стенка или горловина бака должна быть достаточно прочной. Резьбу уплотняют льном с пастой или фум-лентой, после установки проверяют ход вручную: нажал поплавок вниз — вода пошла, поднял до упора — подача прекратилась.

Ремонтопригодность. У серии 524 жёсткость пружины регулируется через заднюю крышку, а изношенные прокладки меняются. Если со временем появилось лёгкое подтекание, чаще всего дело в прокладке или грязи под седлом, а не в самом клапане — это лечится обслуживанием, а не заменой. За счёт этого клапан поплавковый для бака farg 11 2 служит долгие годы даже при интенсивной эксплуатации.

Итог. Поплавковый клапан Farg 11/2" — это надёжное решение для автоматического контроля уровня в крупных баках и резервуарах. Большая пропускная способность, две серии под разные условия, итальянское качество и точная механика делают его удачным выбором там, где нужно быстро и без хлопот наполнять действительно большие ёмкости. Поставил один раз — и забыл о проблеме перелива надолго.
